р Сылва, Елкинские скалы (Моховой камень), сентябрь 2014г
PDF (полевой журнал)
16.09.2014
Выехал до Серги (Пермь-Серги).
Пермь-Серга. Памятник погибшим в войне 1941-45гг.
- '' -.

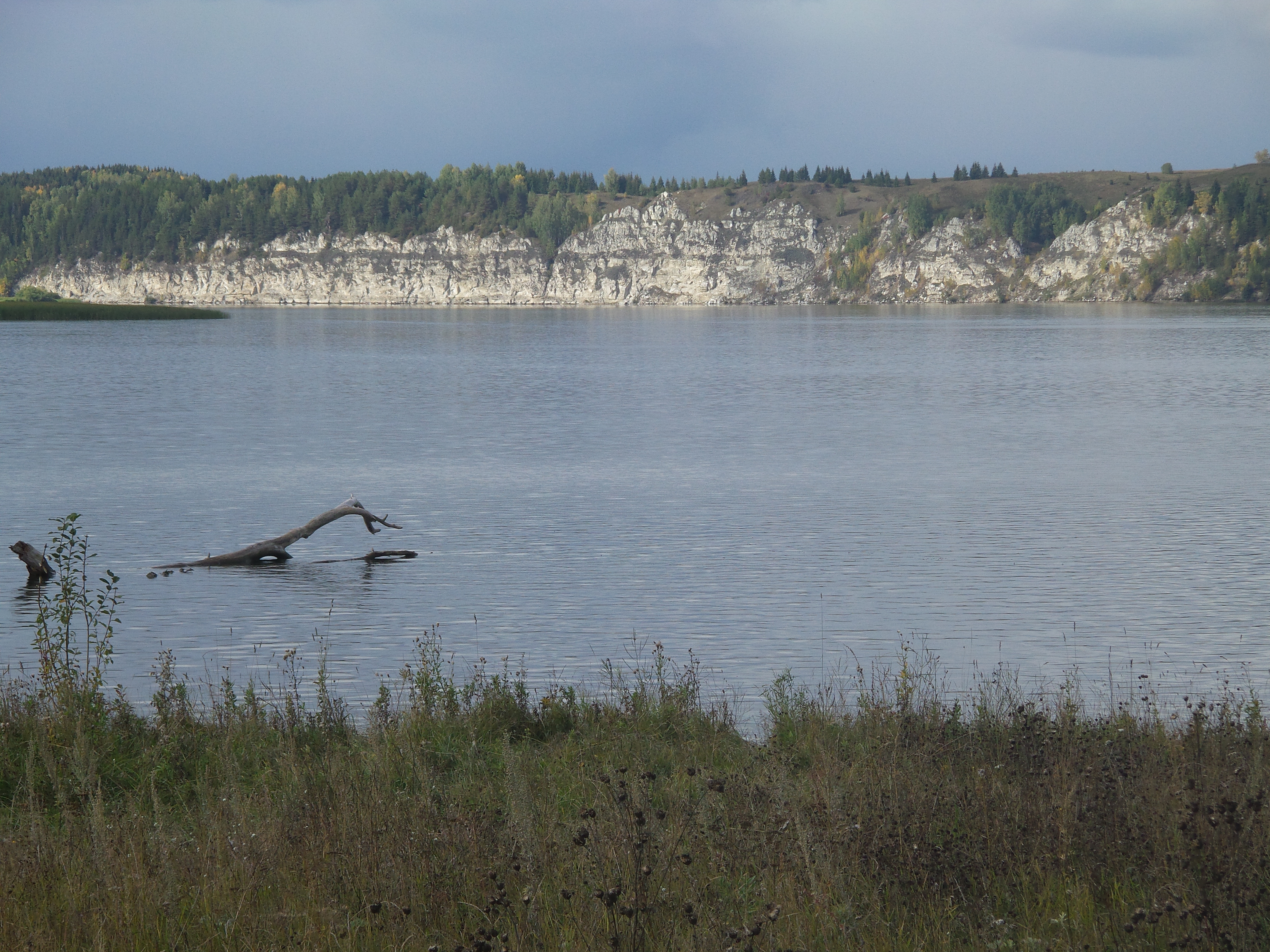

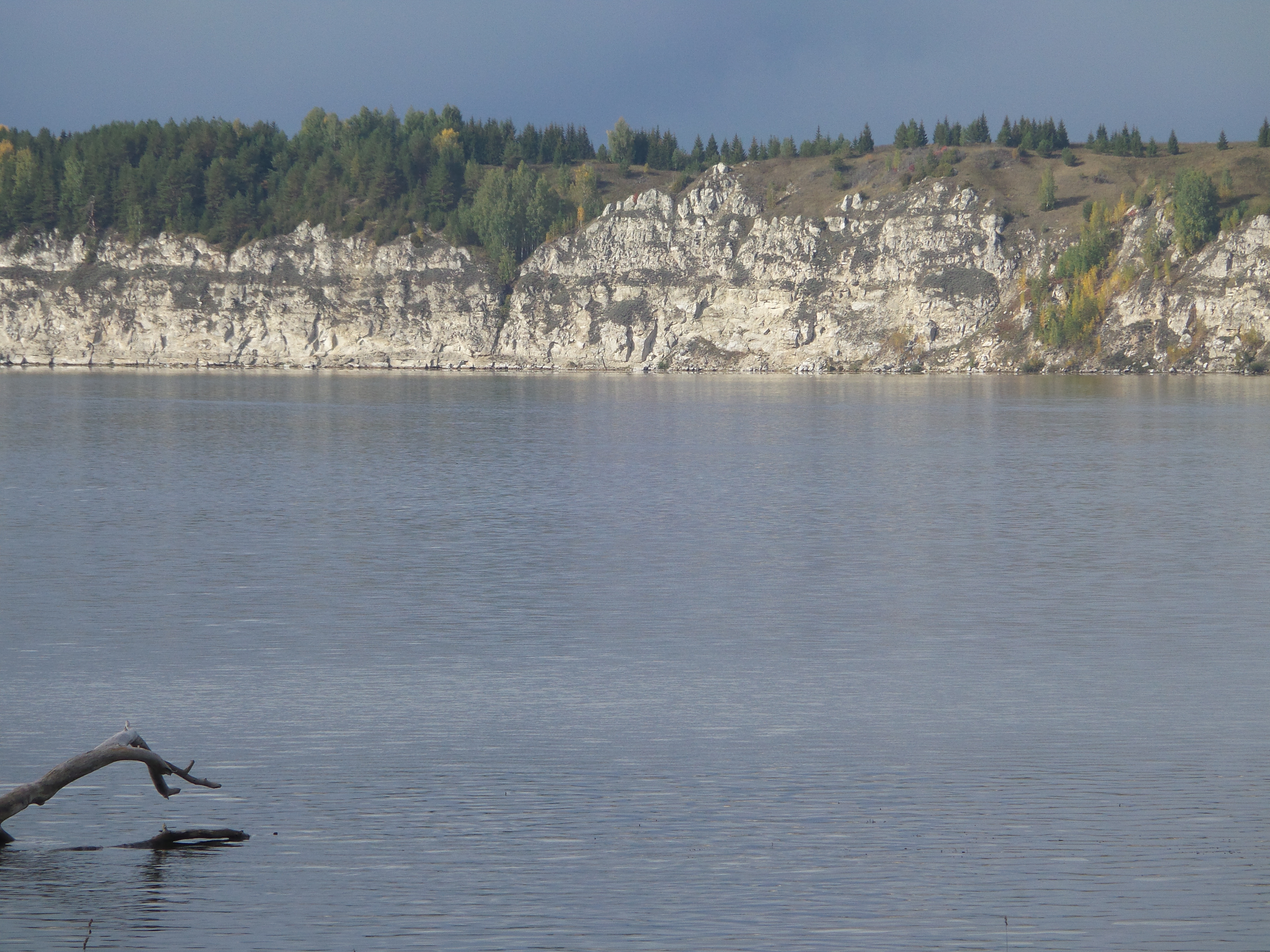

Вид на Елкинские скалы в 2014г (от Пермь-Серги).
- '' -.

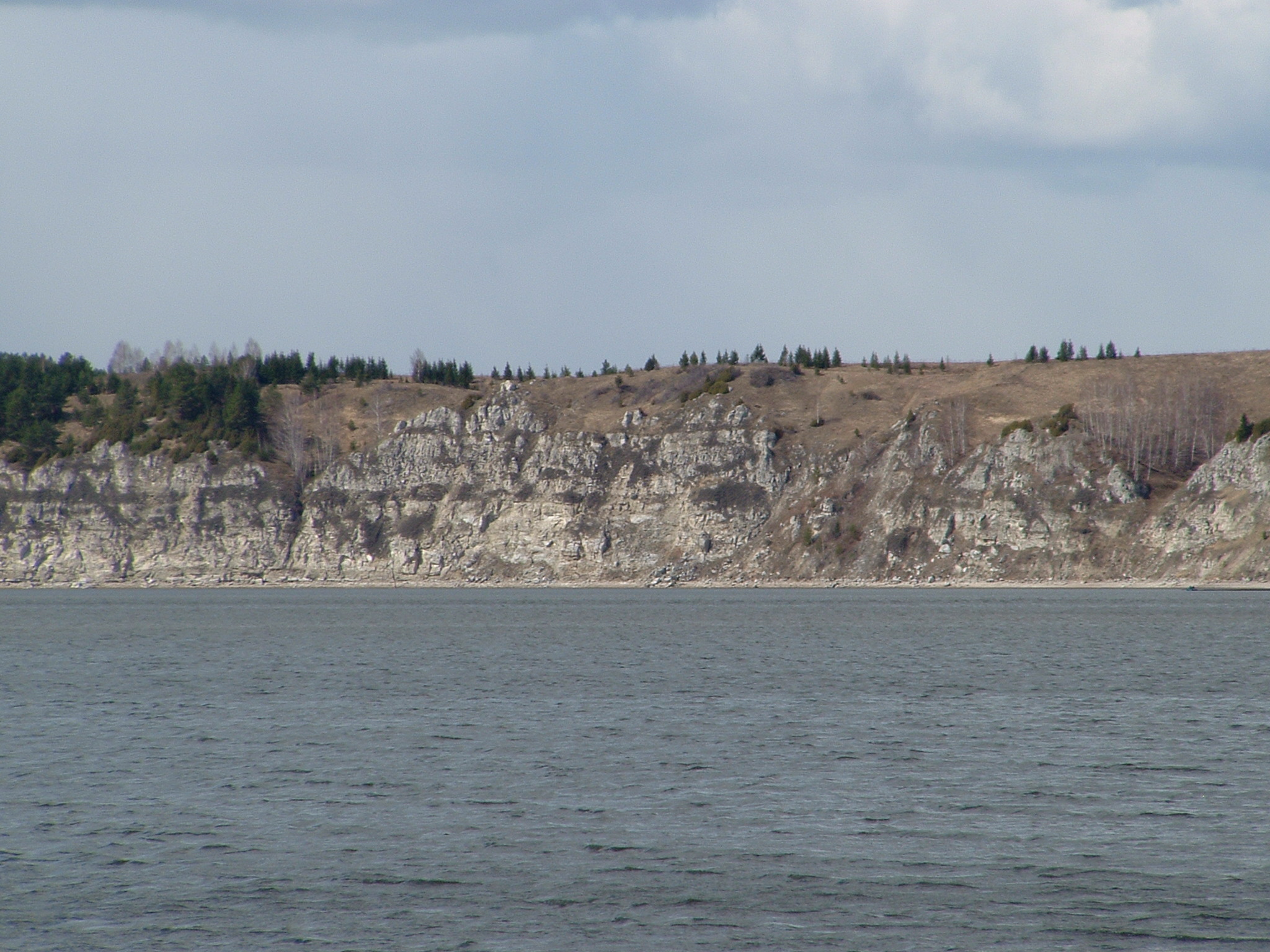

Вид на Елкинские скалы в 2008г (оттуда же, для сравнения).
Вид с кромки Елкинских скал в строну вершины Мохового камня (фото не мое).
Через 2.5 часа добрался до Мохового камня (около 16:00)

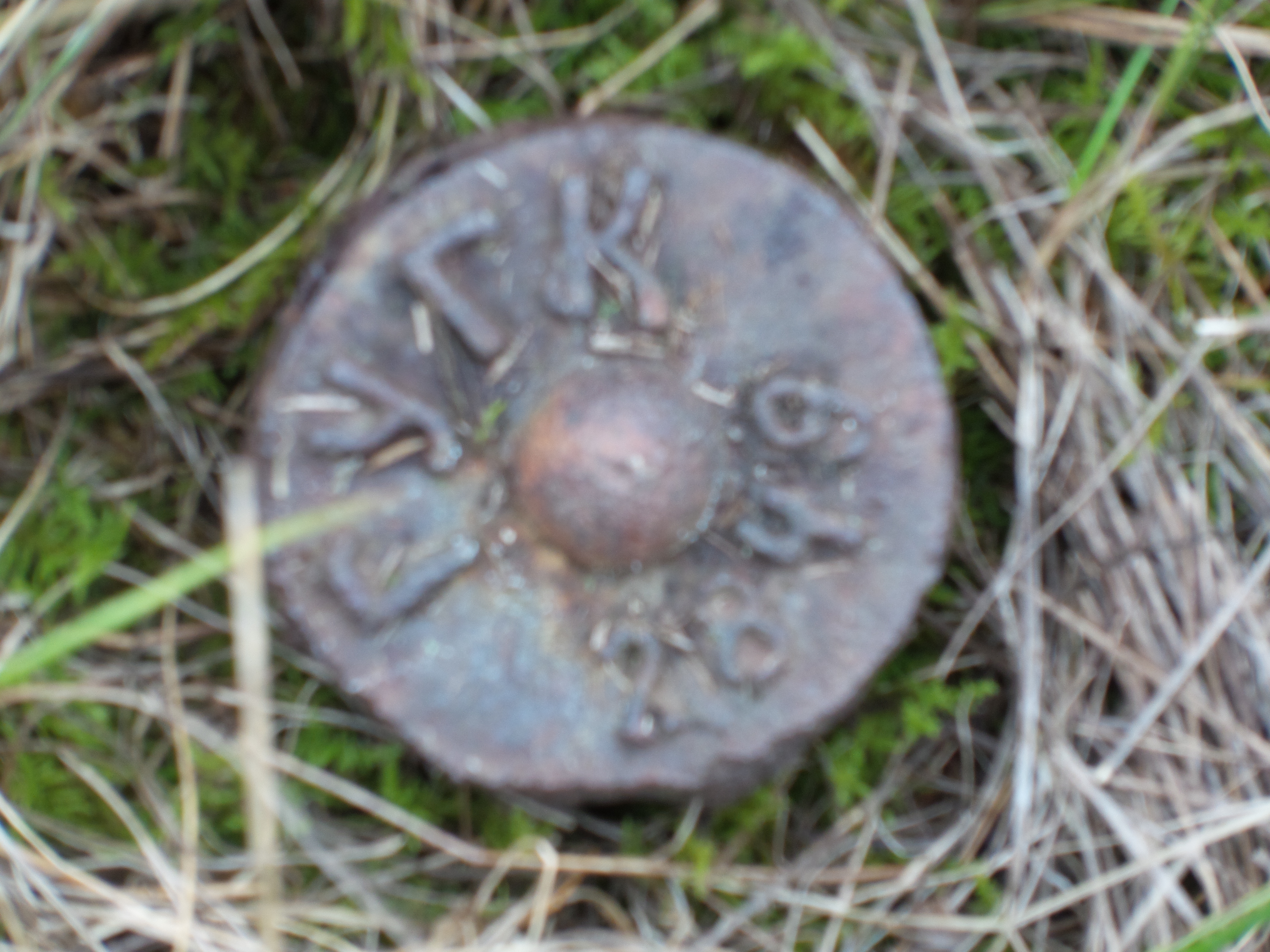

Репер 2849 на вершине Мохового камня (летом 2024г этого репера уже не было).
Моховой камень оправдывает свое название.

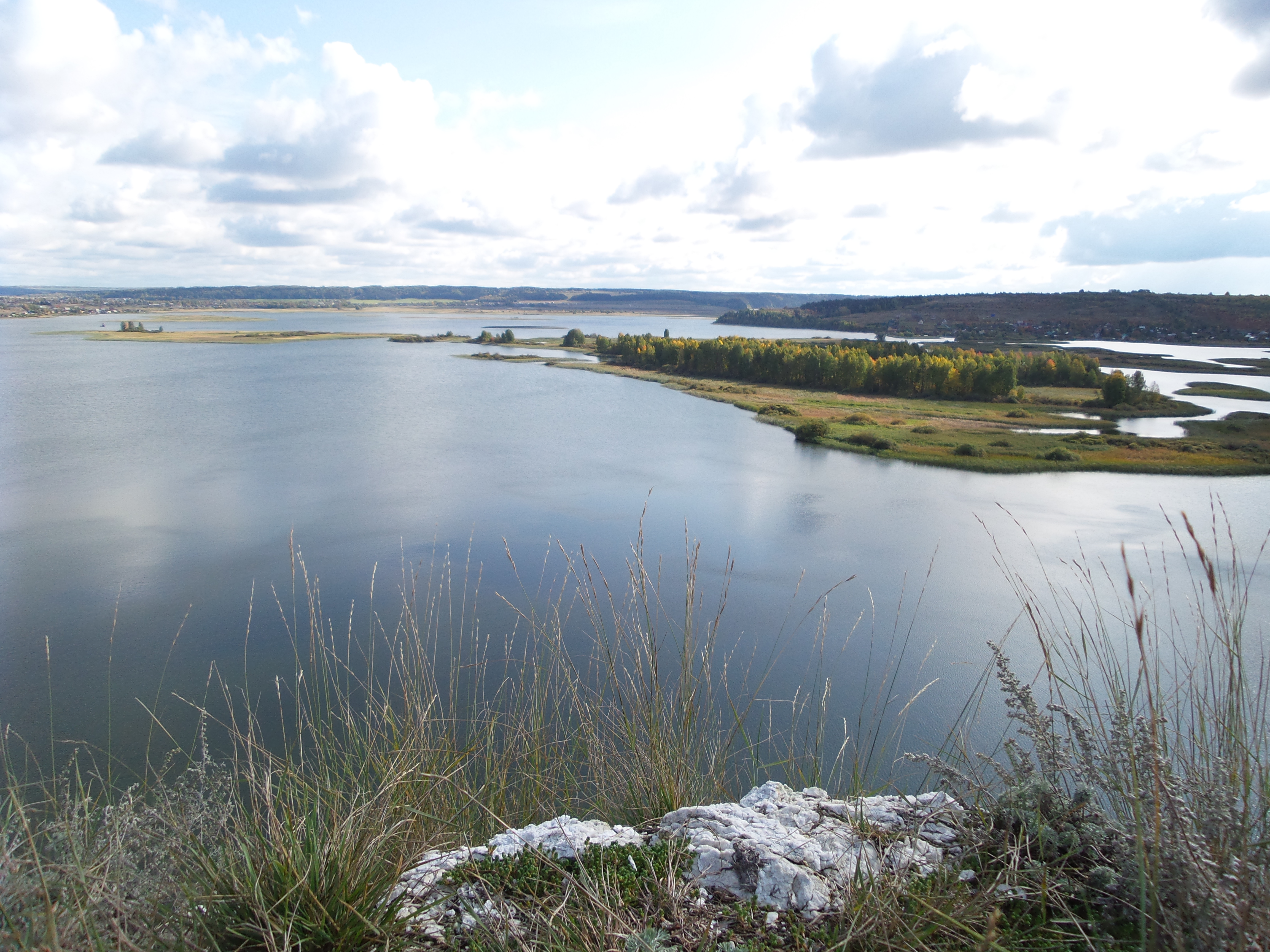

Вид с кромки скал правее вершины Мохового камня.
Стоянка рядом с камнем.
17.09.2014
Проблема - нет питьевой воды.
С трудом спустился по лощине до Сылвы.
Измерение высоты (Мохового камня):
1e измерение (основное)
тригонометрическим нивелированием с двумя теодолитными станциями (точками) т1 и т2
Теодолит 2Т30П и дальномер BOSCH 250F
Визировал со станции т1 на 2 камня (Кам1 и Кам2) слегка выступающих над урезом воды
--> * репер 2849
--> ГИ2 ==
h2 / /\ --> * скала (Моховой камень)
веха * т2
|
==
/ /\
--> / т1 <-----
/ |
/ | h1
/ |
------------------------------*--*-------- <----- ----- урез Сылвы
кам2 кам1
т1 ВИ = 0.87
ВК
КП КЛ
Кам1 40 48' -40 47' L = 80.172 80.167 (0.2м над урезом)
т1 ВИ = 1.20
ВК
КП КЛ
Кам1 41 18' -41 16' L = 80.409 80.368 (0.2м над урезом)
т1 ВИ = 1.20
ВК
КП КЛ
Кам2 46 50' -46 48' L = 72.850 72.826 (0.1 над урезом)
т2 ГИ
ВК
КП КЛ
Веха 15 10' -15 10' L = 25.920 25.946 25.979 25.994 (высота вехи над т1 = 1.25)
Репер 2849 ГИ + 0.16
Скала (вершина Мохового камня) ГИ - 0.76
L Репер - Скала = 10.40
2-е измерение (для контроля)
Измерение вертикальных углов: визировал на водонапорную башню и на ближайший край острова
Горизонтальное проложение взято по google earth космоснимкам
Визировал со станции т2
т2 ГИ
ВК
КП КЛ
Водонап башня (урез) 1 53' -1 53' ГП = 1828.00
Край острова (ближний) 9 45' -9 45' ГП = 351.00
3-е измерение (для контроля)
По GPS альтиметру (барометрическое нивелирование):
Скала (вершина Мохового каменя) 168м
урез Сылвы 107м
ВИ - высота инструмента
ГИ - горизонт инструмента
ВК - вертикальнывй круг
КП - круг право
КЛ - круг лево
ГП - горизонтальное проложение
18.09.2014
Ночь была холодная.
Вышел утром в Сергу.
На обратном пути. Объявление на заборе.
Пермско-Сергинская карстовая каменистая степь возле д Горбунята.
И уехал на автобусе в Пермь.

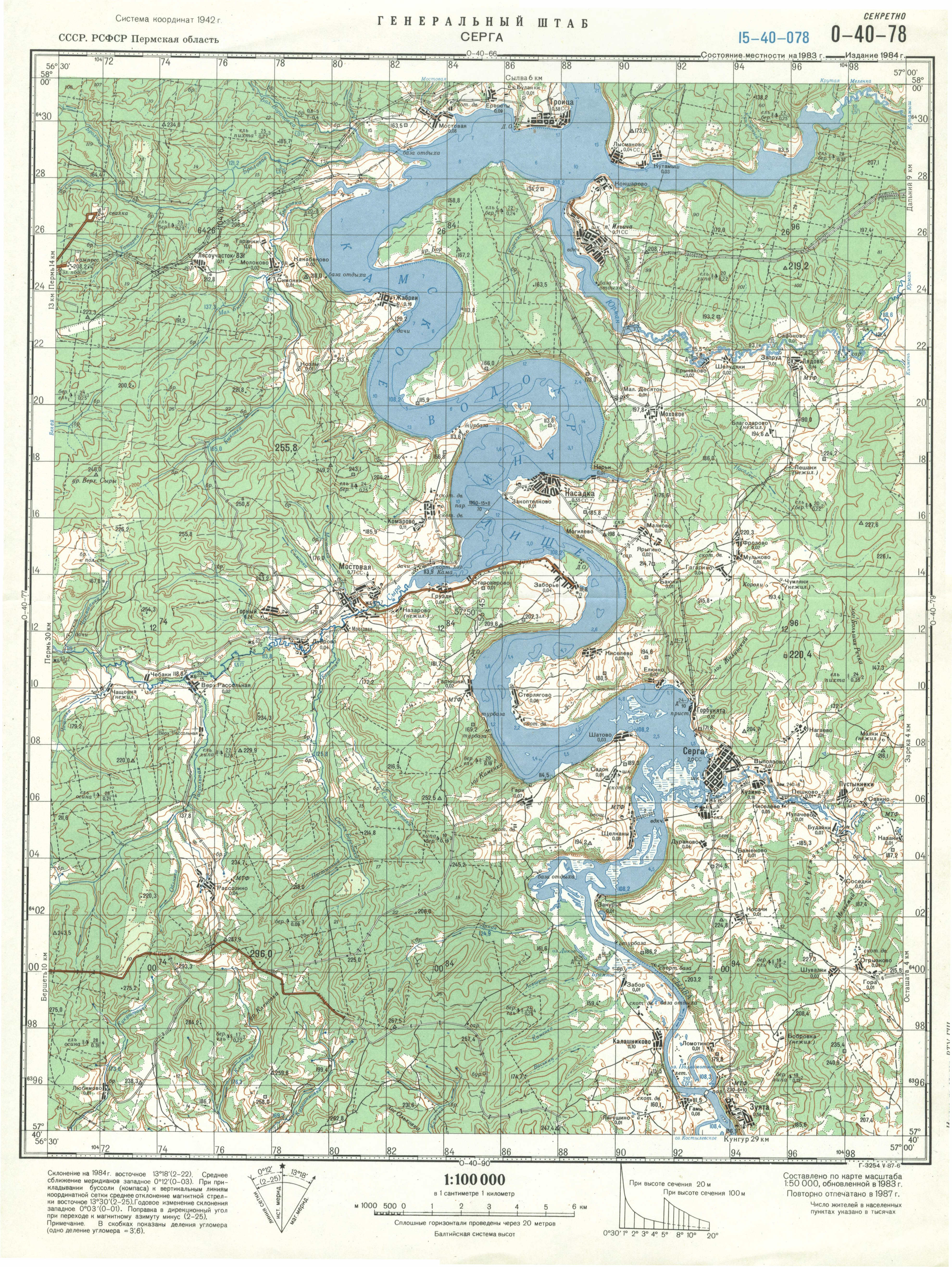

Топокарта района Елкинских скал, лист O-40-078 (1 : 100 000)
-----------------------------------------------
Вычисление высоты т1 над урезом Сылвы
h1 = sin(a)*L - ВИ + 0.2
a = 40 48' L = 80.17
h1 = sin(40+48/60)*80.17-0.87+0.20 = 51.72м
a = 41 17' L = 80.39
h1 = sin(41+17/60)*80.39-1.20+0.20 = 52.04м
a = 46 49' L = 72.84
h1 = sin(46+49/60)*72.84-1.20+0.10 = 52.01м
h1 = avg(51.72,52.04,52.01) = 51.92м
d1 = sd(51.72,52.04,52.01) = 0.18м
Вычисление высоты ГИ2 над т1
h2 = sin(a)*L + 1.25
a = sin(15+10/60)*avg(25.920,25.946,25.979,25.994)+1.25 = 8.04м
Вычисление высоты ГИ2 над урезом (Сылвы)
h ГИ2 = h1 + h2 = 51.92+8.04 = 59.96м
Вычисление высоты скалы над урезом
h скала = h ГИ2 - 0.76 = 59.96-0.76 = 59.20м
Вычисление высоты репера 2849 над урезом
h репер = h ГИ2 + 0.16 = 59.96+0.16 = 60.12м
Вычисление высоты ГИ2 над урезом у башни
h ГИ2 = tg(a)*L = tg(1+53/60)*1828 = 60.11м
Вычисление высоты ГИ2 над урезом у острова
h ГИ2 = tg(a)*L = tg(9+45/60)*351 = 60.31м
Вычисление высоты скалы по GPS альтиметру (барометру):
h скала = 168 - 107 = 61м
Сходимость хорошая
-----------------------------------------------------
Таким образом (округляем до 0.1м):
Высота скалы = 59.2+-0.2м
Высота репера N2849 = 60.1+-0.2м
Измерение проведено 17.09.2014
----------------------------------------------------------
15.11.2025
